TEMA 7: TECTÓNICA, DEFORMACIÓN DE ROCAS Y RIESGOS NATURALES



TIPOS DE ESFUERZOS A LOS QUE SE SOMETEN LOS MATERIALES TERRESTRE

TIPOS DE PLIEGUES Y FALLAS

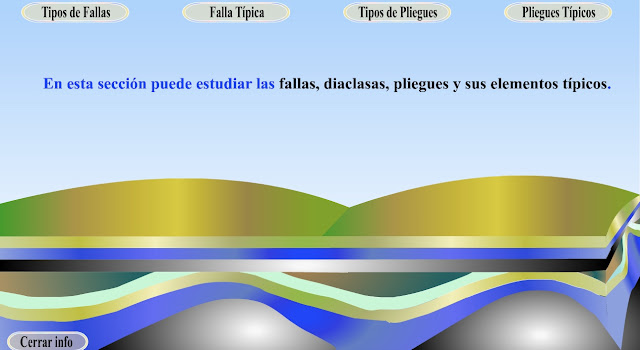

Animación flash: pincha en la imagen

ANIMACIÓN: pincha en la imagen.

ASOCIACIONES DE FALLAS

Al igual que ocurre con los pliegues, las fallas no suelen darse de manera aislada, sino que aparecen asociadas, respondiendo a las características particulares de las fuerzas que las originaron.

Horst o macizo tectónico: asociación de fallas en la que la zona central aparece levantada con respecto a los laterales.

Graben o fosa tectónica: la zona central aparece hundida con respecto a los laterales.

 La mitad occidental de la Península Ibérica, que se corresponde con los materiales  más antiguos, tiene una estructura en Horsts y Grabens. De norte a sur:

Graben ---------- Cuenca del Duero
Horst ---------- Sistema Central
 Graben ---------- Depresión del Tajo
  Horst ---------- Montes de Toledo
Graben ---------- Llanura Manchega

 ¡Ojo!. No todos los sistemas montañosos son asociaciones de fallas; también pueden  ser por plegamientos (Sistema Ibérico); por estructuras mixtas (Sistema Bético).

CÓMO PODEMOS LOCALIZAR ESTAS ESTRUCTURAS EN EL CAMPO O EN UN MAPA

En los pliegues se produce una repetición simétrica de los estratos:
C-B-D-B-C
Si los materiales que aparecen en el centro son los más antiguos, se trata de un sinclinal
Si los materiales que aparecen en el centro son los más modernos, es unanticlinal.



Si la repetición sigue un orden, se trata de una falla.

Si el plano de falla buza hacia el material más moderno será una falla normal, si buza hacia el material más antiguo, una falla inversa.


ACTIVIDADES INTERACTIVAS PARA REPASO

• Identificación pliegues imágenes
• Partes de un pliegue
